Kusala ti direct-salango yevalve solenoïde
A yeke sala kusala na a-électrovalve so ayeke sala kusala mbilimbili teti akete -diamètre nga na akete -a-appareil ti ngu so ayeke na kete pression. Tongana a zi direct-acting valve solenoïde, a hunda pëpe ti zi pression ti moyen ni na a lingbi ti komanse na pression ti zero. Ti tene a sara kua na ni nzoni, a yeke nzoni ti zia ni na ndo ti mbeni bague ti tuyau so ayeke na nduzu so abâ ndo na nduzu. A-électrovalve so ayeke sara kua direct-ayeke na kete wungo, kota débit, nga na vitesse ti kiringo tënë hio. Ala lingbi na a-application so ayeke na akota fréquence ti zingo na ti kangango wala so ahunda ti tene a kanga ni hio-. Azo kue ayeke mbilimbili na lege ni ti soro a-électrovalve so ayeke sara kua direct-.
A yeke sara kua na a-électrovane so ayeke sara kua directement
Valve électromagnétique so ayeke sara kua direct-: Tongana a zia wâ na yâ ni, bobine ti électromagnétique ni ayeke sara si ngangu ti électromagnétique ni alondo ti yôro sceau ni na ndo ti place ti valve ni, na a zi valve ni. Tongana a fâ ngangu ti wâ ni, ngangu ti électromagnétique ni ayeke hon, na ressort ni ayeke pusu sceau ni na ndo ti place ti valve ni, na a yeke kanga valve ni.
Valve électromagnétique so ayeke sara kua direct-normalement fermé: Tongana a zia wâ na yâ ni, bobine ti électromagnétique ni ayeke sara si ngangu ti électromagnétique ni alingbi ti yôro ambage so ayeke tambela (tige ti valve ni, core ti valve ni, ambage ti sceau) na ndo ti place ti valve ni, na valve ni ayeke zi. Tongana a fâ yâ ti ngangu ni, ngangu ti ressort ni ayeke pusu ambage so ayeke tambela na ndo ti place ti valve ni, na valve ni ayeke kanga.
Normalement ouvert directe-valve électromagnétique actif: Lege ti kusala ni ayeke nde na ti mara ti valve so ayeke normalement fermé.
Diagramme ti lekengo ye ti valve électromagnétique so ayeke sara kua direct
Akota ti kete -diamètre ti valve électromagnétique so ayeke sala kusala mbilimbili (Foto 1) ayeke pëpe ahon DN10. A zia na yâ ti mbage ti gbe ti wen so ayeke tambela ni mbeni bouchon ti kangango na ni. A yeke na lege ni ti tene e sara kua na on-off ti sara kua na valve ti électromagnétique, tongaso a iri ni direct-acting électromagnétique.

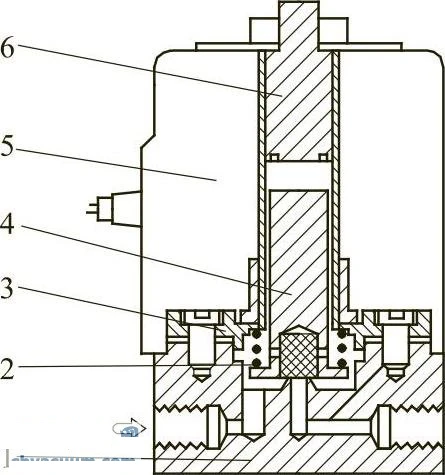

Figure 1: Kete -diamètre ti valve électromagnétique so ayeke sala kusala mbilimbili
1 - Tere ti valve ni; 2 - Printemps; 3 - Couvercle ti valve ni; 4 - Mo yeke sara kua na wen; 5 - Bobine; 6 - Statique ti wen
Valve électromagnétique bidirectionnelle so ayeke sara kua directe -Mara ti valve électromagnétique so ayeke nzoni mingi na yâ ti lekengo ni nga zo alingbi ti zia bê na lo na yâ ti kua ti lo. Pression ti kusala ti lo alingbi ti londo na 0 (différence ti pression ayeke dä pëpe) ti si na 4,0MPa, na a lingbi mbilimbili teti a-appareil ti vide so pression ni ayeke kete wala alingbi na 1,33×10-7 mpa. Valve so alingbi ti sara si ngu ni ahon na mbage ti devant nga na mbage ti peko (na a kanga ni na mbage use kue).

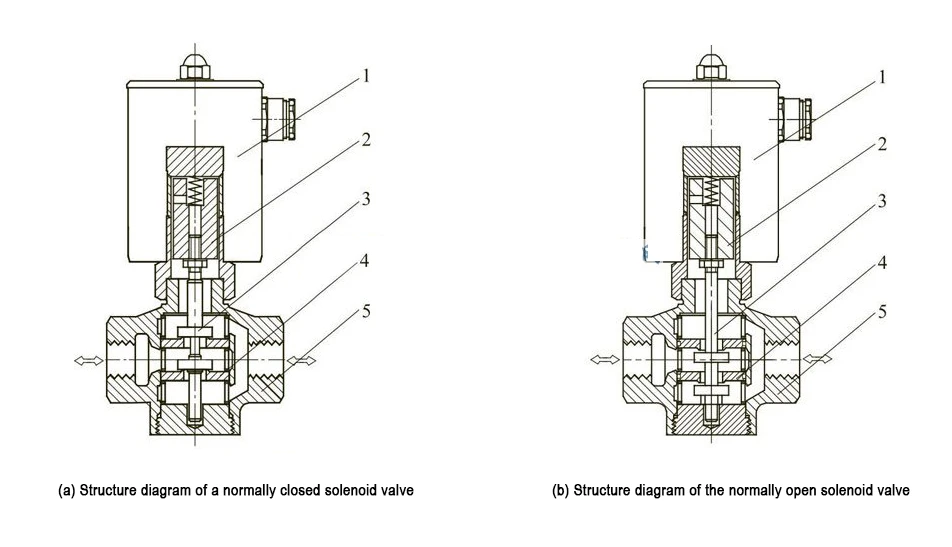

Figure 2 Valve solenoïde so ayeke sara kua droit
1 - Kota ti électromagnétique; 2 - Mo yeke sara kua na wen; 3 - Abungbi ti tige ti valve; 4 - Siège ti valve; 5 - Terê ti valve ni
A yeke wara mingi na Chine a-électrovalve so ayeke sara kua direct-lege ota so ayeke na akete diamètre (Foto 3), so mingi ni a yeke londo na 0 ti si na 1,0MPa. A yeke sala kusala mingi na a-électrovalve so ayeke sala kusala mbilimbili na so diamètre ni ayeke kete wala alingbi na DN3 na yâ ti kodoro nga na kodoro wande, mingi ni a yeke sala kusala tongana a-électrovalve pilote teti a-électrovalve so ayeke sala kusala na alege mingi.

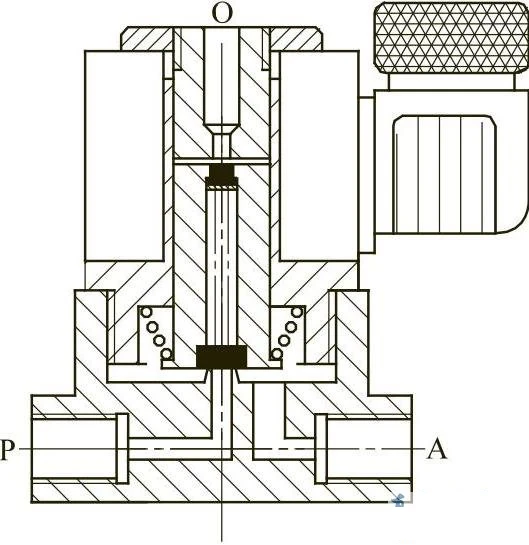

Figure 3 Valve électromagnétique so ayeke sara kua na alege ota
Me, teti akota-diamètre ota-lege, osio-lege (oku-lege) valve solenoïde so diamètre ni alondo na DN12 ti si na 50, a yeke lakue na mbeni kangbi na Chine na ngoi so ahon. Na peko ti so a fa na Chine kode ti lekengo ye ti HERI-ON ti Allemagne, na lege ti digestion na absorption, a wara lege ti sala ye na yâ ti kodoro ni. A yeke gi pëpe mbeni valve solenoïde so ayeke na alege mingi ti sara kua na a-actuator, me a yeke wara nga ni na yâ ti a-actuator ti hydraulique nga na ti pneumatique.
A yeke wara na yâ ti a-électronique ni direct-acting use -position ota-vois solenoïde (Foto 4) so alingbi ti sara akua osio: ti kanga ni nzoni, ti zi ni nzoni, ti kiri na peko nga ti bungbi ni, a lingbi na ndo so tuyau ti lo so ayeke tingbi ni ayeke dä.
Valve électromagnétique bidirectionnelle so ayeke sara kua directe -Mara ti valve électromagnétique so ayeke nzoni mingi na yâ ti lekengo ni nga zo alingbi ti zia bê na lo na yâ ti kua ti lo. Pression ti kusala ti lo alingbi ti londo na 0 (différence ti pression ayeke dä pëpe) ti si na 4,0MPa, na a lingbi mbilimbili teti a-appareil ti vide so pression ni ayeke kete wala alingbi na 1,33×10-7 mpa. Valve so alingbi ti sara si ngu ni ahon na mbage ti devant nga na mbage ti peko (na a kanga ni na mbage use kue).
A yeke wara na yâ ti ambeti ti e ambeni ye so ayeke sara kua directement.
1 - Tere ti valve ni; 2 - Siège ti valve; 3 - Abungbi ti tige ti valve; 4 - Mo yeke sara kua na wen; 5 - Kota ti électromagnétique
A yeke wara na yâ ti a-entrée ni nga na a-entrée ti kua (normalement ouvert et normalement fermée) ti direct-acting use-position quatre-vois solenoïde (Foto 5) nga na use-position cinq-vois solenoïde. Na popo ti ala, a yeke wara a-électromagnétique so ayeke sara kua direct- na lege osio so abungbi ayanga ti gbagba ti "A" na "B" so ayeke sara kua ti ga oko, na a sara si a yeke wara mbeni valve so ayeke sara kua directement.
Figure 5 Direct-salango kusala use-position osio-lege (use-position oku-lege) Valve électromagnétique
1 - Tere ti valve ni; 2 - Siège ti valve; 3 - Abungbi ti tige ti valve; 4 - Bague ti sceau; 5 - Mo yeke sara kua na wen; 6 - Réinitialiser printemps; 7 - Kota ti électromagnétique
Na ndo ni, a yeke wara akpengba-ndia ti kusala ti a-électrovalve so ayeke sala kusala mbilimbili nga na fä ti lekengo ye ti a-électrovalve so ayeke sala kusala mbilimbili, ti manda ambeni sango so andu ni ayeke na ndo ti .Na ndo ti site ti e.com/.
